Kladky - jak správně vybrat velikost a tvar

Vážení modeláři,

Tabulku pro výpočet průměrů lan a velikostí kladek najdete ZDE.

Proč řešit kladky a kde je vzít

Kladky jsou jedním ze základních prvků dobrého modelu historické plachetnice. Vyrobit je kvalitně a ve větším množství je náročné, proto je pro vás vyrábíme na CNC ze špičkového ořechového dřeva.

Sortiment kladek HiSModel

• Rozměry od 2 do 12 mm.
• Standardní jednoduché, dvojité a trojité kladky v rozměrech 2–10 mm.
• Speciální - Violínové, kladkostrojové a srdcové (heart) a další typy kladek v rozměrech 4–12 mm.
• Deadeyes jsou z produkce Amati.

Tabulka rozměrů a označení kladek je níže spolu s fotografiemi. Pamatujte, že snímky malých kladek jsou na fotkách mnohonásobně zvětšené.

Nabízené kladky najdete ZDE.

Historické standardy

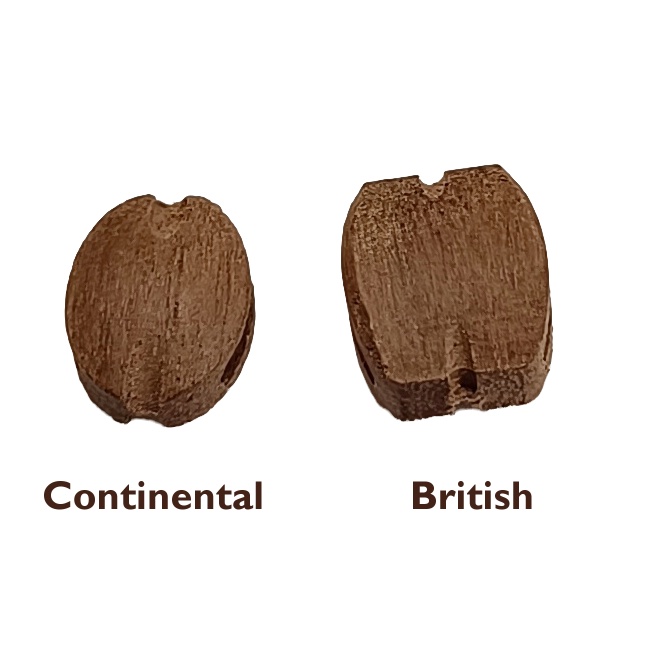

Vyrábíme kladky tvarem a proporcemi odpovídající britskému standardu (kolem přelomu 18.–19. století) a také kladky odpovídající kontinentálním standardům dle zdrojů ANCRE.

Při výběru je důležité znát období a původ lodi. Platí jednoduchý klíč:

• Anglické (britské) kladky – pro britské lodě od začátku 18. století.
• Kontinentální kladky – do 18. století pro všechny evropské lodě; od 18. století pak pro lodě kontinentální Evropy (Francie, Španělsko, Nizozemí apod.).


Jak správně vybrat velikost

Ideální je opřít se o odborně připravené plány. Pokud je nemáte, nebo si nejste jistí velikostí, použijte naši základní tabulku (podle Wolframa zu Mondfelda, Historické modely lodí, str. 272 a 308).

Tabulku – výpočet průměru lan a velikosti bloků si stáhnete ZDE.

V Excelu stačí zadat měřítko modelu a skutečný průměr hlavního stěžně na hlavní palubě. Ostatní průměry lan i doporučené velikosti kladek se vypočítají automaticky.

Plány takeláže s vyznačenými kladkami

Aby bylo použití kladek jednoduché, připravujeme hotové plány takeláží podle originálních podkladů. V plánech jsou doporučené kladky vyznačené jednoznačnými symboly a u jednotlivých modelů je uvedena i velikost.

Plány najdete spolu s dalším příslušenstvím v kategoriích pro jednotlivé modely ZDE. Velikost kladky pak snadno přiřadíte k odpovídající tloušťce lana pomocí výše uvedené tabulky.

Máte dotazy? Napište nám na e-mail uvedený dole na stránce. Přejeme vám krásné modely!
